Складчина: Библиотека: латунные резьбовые фитинги [Тариф Физлицо] [Вадим Муратов]​

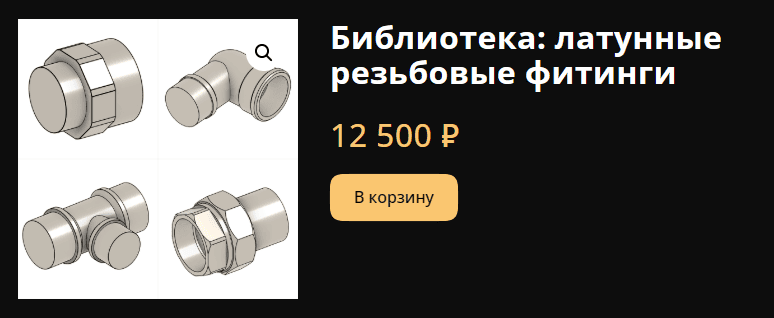

Разработал большую платную библиотеку латунных резьбовых фитингов для трубопроводов. Данная библиотека является аналогом изделий Вальтек.

Текущая версия библиотеки — 5.0. Версия Revit — 2019+.

В наборе 47 семейств. Вместе с библиотекой получите скрипт Dynamo, который «пробегается» по всем семействам и снимает или ставит галочку в параметре «Показывать обозначения сторон».

Что получите:

• Семейства фитингов и каталоги типоразмеров для них
• Оригинальные таблицы выбора для возможности корректировок под себя
• Средства автоматизации для заполнения артикулов и производителя
• Средства автоматизации для включения и отключения цветовых индикаторов у фитингов

Изменения в версии 2:

• Добавил тройник коллекторный, фитинг с накидной гайкой и наружной резьбой и накидную гайку для насосов. Также добавил файл проекта с раскладкой всех семейств. Во все семейства прописал версию семейства, Ревита, контакты и ссылку на статью о библиотеке.
• Исправил мелкие ошибки: у ниппеля и разъёмного сгона НР была ошибка в тексте, который семейство выдавало для неправильного типоразмера, а у углового сгона поменял линии УГО, чтобы из семейства не торчали лишние линии на высокой детализации.
• Коллекторный тройник вкручивается наружной резьбой в коллекторы с внутренней резьбой 3/4 или 1 дюйм, а в два других выхода с внутренней резьбой 1/2" можно подключить воздушник и дренажный кран.

Изменения в версии 3:

• Добавил пятиходовой соединитель для насоса. В нём уже есть манометр и реле давления, их угол поворота можно регулировать. Манометр и реле учитываются в спецификации отдельно.
• Изменил тип детали у отводов, крестовин, тройников. Теперь это мультипорты, которые нужно вставлять на открытый соединитель, выбор размера по типу.
• Добавил переходы на шланг с внутренней и наружной резьбами.
• Расширил типоразмерный ряд бочонков и удлинителей, сделал его, как в каталоге Стаута. Расширил типоразмеры крестовины типоразмерами 1 1/4, 1 1/2 и 2 дюйма.
• У сгон-американки углового, угольника ВР-НР, тройника ВР-НР-НР, тройника ВР-НР-ВР, тройника ВР-ВР-НР поменял точку вставки на наружную резьбу вместо внутренней.
• У накидной гайки для насоса добавил типоразмеры чугунных гаек и возможность считать гайки комплектом по две штуки.
• Поправил размеры резьбовых отверстий и наружных резьб, привёл к актуальным значениям.
• Также в третьей версии добавил скрипт Динамо для заполнения артикулов фитингов по данным из файла Excel. Предзаполнены артикулы для производителей Valtec и Stout.

Изменения в версии 3.1:

• У угольника с внутренними резьбами была ошибка, не работало ограничение на смещение соединителя. Исправил.
• У тройника ВР-НР-ВР ломалась геометрия, если выставлять «зелёный» соединитель на край. Поправил.

Изменения в версии 4:

• Добавил гильзу для погружного датчика температуры и сборку тройника косого с гильзой. Датчик температуры прорисовал для визуала, отдельно он не учитывается.

Изменения в версии 5:

• Добавил два семейства вставок диэлектрических с наружными резьбами и с внутренней-наружной резьбой.

Автор Вадим Муратов

• Эксперт по работе с инженерными сетями в Autodesk Revit
• Специализация — воздуховоды и трубопроводы

Тариф Физлицо

Цена 12500 руб.
